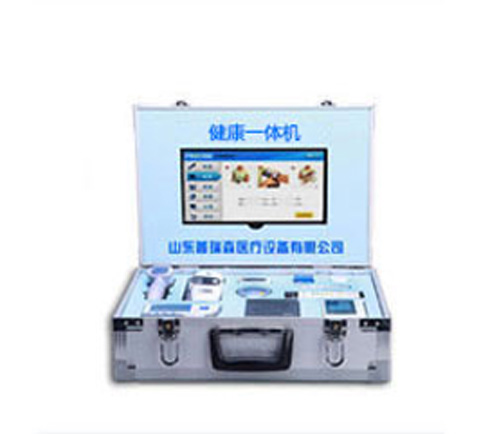

健康一体机具有快捷的体检功能

目前，现代社会慢性病及其其他疾病趋向于年轻化发生，无论儿童或成年人对于身体健康均不能五十，需要的时候隔一段时间进行必要的身体检查，去了解自己及周边人的身体情况。

现有的体检方式，大多是去医院进行常规的体检，但日常体检则不是每个家庭都可以做到，从而增加了慢性病病发及其他疾病滋生的隐患，而现有去医院体检程序繁琐，且每个检查项目需要长时间等待，在这种时间就是生命的生活节奏中，无法实现快捷、便捷的体检则是现有技术体检技术的不足之一。

而现有的体检设备只是将多个体检设备简单结合，尤其是针对身高检测用的设备，现有技术只是将其简单的与体检设备外壳相连而言，且实现单一功能，减少了体检设备的功能，也增加了体检设备的体积。

技术实现要素：

健康一体机具有快捷的体检功能

因此，本实用新型公开一种健康一体机，解决现有的身高检测用的设备功能单一，也增加体检设备体积等不足。

为达到上述目的，具体技术方案如下：

健康一体机，其包括车架、检测台、触控屏及身高检测体，触控屏安装于检测台上，检测台置于车架上，而车架底部安装有滚轮以方便移动，所述身高检测体置于车架一侧并与车架一体相连；

所述身高检测体为侧面呈C形状的结构，该身高检测体下部的上底面设置有一变位板，该变位板通过变位支架置于开设于身高检测体下部的凹槽内。

进一步，所述变位支架为一个电机带动升降的升降架，该升降架包括至少两根同步运动的升降杆，各升降杆为伸缩杆，所述升降架上设置有一滑轨架。

进一步，所述变位板滑动能沿滑轨架往复滑动的安装于滑动架上，该变位板为被软质垫体包裹的硬质板体。

进一步，所述变位板靠近身高检测体一端处铰接一支撑板，该支撑板为被软质垫体包裹的硬质板体。

进一步，所述身高检测体一侧面安装一B超探头，两一侧面配合安装一 B超显示器。

相对比现有技术而言，本实用新型有点及有益效果如下：

本实用新型中所述的述身高检测体为侧面呈C形状的结构，其在具有检测身高的同时还兼顾有B超机的功能，其中所述该身高检测体下部的上底面设置有一变位板，该变位板通过变位支架置于开设于身高检测体下部的凹槽内，该变位板上升并能支撑人体，从而形成B超检查用的便捷床，在增加体检设备的功能的同时，将身高检测与B超整合为一体，在减小体检设备体积的同时，拓宽其使用范围。

附图说明

图1是本实用新型实施例结构立体图；

图2是本实用新型实施例结构中身高检测体下部结构剖面图(变位板未上升状态)；

图3是本实用新型实施例结构中身高检测体下部结构剖面图(变位板上升状态)；

图4是本实用新型实施例结构中所述滑动架结构示意图。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。

如图1示意图，一种健康一体机，其包括车架1、检测台2、触控屏3及身高检测体4，触控屏3安装于检测台2上，检测台2置于车架1上，而车架1底部安装有滚轮以方便移动，所述身高检测体4置于车架1一侧并与车架1一体相连。所述身高检测体4一侧面安装一B超探头41，两一侧面配合安装一B超显示器42。

如图1示意图，车架1，其为一回字形的架体，该架体1内壁上设置有L 形状的架体，形成体检报表打印区域，该体检报表打印区域放置一打印机，该车架1下方安装有能移动车架整体的滚轮；具体的说：所述车架1的高度与人体坐姿相适配，且方便人体操作。

如图1示意图，检测台2，其安装于车架1上端面，优选的检测台2倾向于操作人站立侧面设置，形成倾斜设置的检测台，以提高人体操作的便捷程度；具体的说：所述检测台2上开设有若干能放置体检用小器具的凹槽21，该检测台21上设置有一血压检测仪A，而对应安装血压检测仪A的检测台处开设一与血压检测仪适配的凹槽，该凹槽处通过滑轨连接一滑动板B，而所述血压检测仪A安装于滑动板Q上，以方便血压检测仪便于检测的进行位置调整。

健康一体机具有快捷的体检功能

如图1示意图，触控屏3，其倾斜立于检测台2上，并通过带检测人的医保卡识别检测人身份并通过记录显示带检测项目并记忆以往检测的数据。

如图1示意图，身高检测体4置于车架1一侧并与车架1一体相连，其中身高检测体4下方设置有与前述车架1配合的滚轮，实现整体便捷的移动。

如图1示意图，前述身高检测体4为侧面呈C形状的结构，该身高检测体4下部的上底面设置有一变位板5，该变位板5通过变位支架6置于开设于身高检测体4下部的凹槽内。

如图1至图3示意图，具体的说：所述变位支架6为一个电机62带动升降的升降架，该升降架包括至少两根同步运动的升降杆61，各升降杆61为伸缩杆，所述升降架上设置有一滑轨架7；前述身高检测体4下部的上底面开设有两个呈阶梯分布的孔，其中位于下方的孔能容置前述升降杆，而位于上方的孔能与前述变位板配合相连。

如图1至图3示意图，前述变位板5滑动能沿滑轨架7往复滑动的安装于滑动架上，该变位板5为被软质垫体包裹的硬质板体。具体的说：所述滑动架7(见图4)包括两个平行设置的滑轨71及两个滑轨71的连接肋72，所述变位板5下方通过两滑块分别与两个滑轨71滑动相连，以实现变位板的位置变动。

更优选的技术方案：如图1至图3示意图，所述变位板5靠近身高检测体一端处铰接一支撑板8，该支撑板8为被软质垫体包裹的硬质板体；所述支撑板8下方设置一铰接架9，该铰接架9与前述滑动架7一端铰接，而所述支撑板8安装于铰接架9上，所述铰接架9上铰接一定位杆91，该定位杆 91端头能与前述滑动架7中部设置的伸缩定位杆73(见图4)开设的定位孔 731洞配合相连。

上述结构在具体使用中：变位板5利用电机带动上升，再利用人工拉出来，至适应待检查者的身高为止，而上升后，所述支撑板8通过铰接架9与变位板5形成一定与人体适配的角度，同时所述的滑动架7的两个滑轨71之间设置有滑动连接于滑动架连接肋72下方的伸缩定位杆73，该伸缩定位杆 73上开设有若干定位孔洞731，而所述铰接架9上铰接的定位杆73能与前述任意一个定位孔洞731插接，形成支撑板8的定位结构；此时能适应人体B 超检测。

以上各实施例仅用以说明本实用新型的技术方案，但是本实用新型并不限于此实施方式，在所属技术领域的技术人员所具备的知识范围内，在不脱离本实用新型宗旨的前提下，还可以做出各种变化。所属技术领域的技术人员从上述的构思出发，不经过创造性的劳动，所作出的种种变换，均落在本实用新型的保护范围内。
